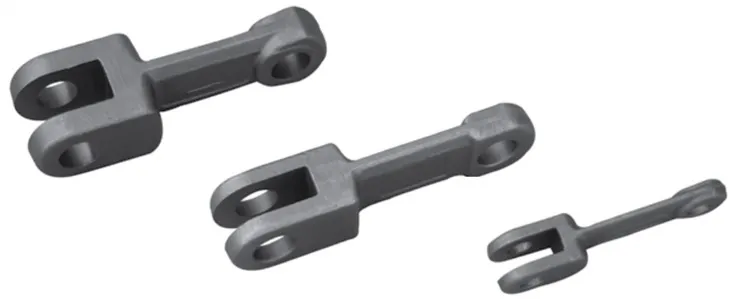

Найважливіше вкладення зпадіння{0}}кований ланцюгє скребок. Він приварений на ланцюжку, який міг би щось передавати. На скребку є два отвори, які використовуються для з’єднання гумової насадки, щоб уникнути пошкодження скребка. Для матеріалу ми зазвичай надаємо 20CrMni (ланка), 40Cr (штифт) і Q235 (скребок і кліпса).
Drawing of Scraper Drop Forging Chain

Dimensions of Scraper Drop Forging Chain for reference
| Ланцюг Ні. | Висота | Розміри | Остаточна міцність | Вага | |||||||
| A | B | C | D | E | T | 20CrMnTi | 40 кр | 42CrMo | |||
| мм | мм | мм | мм | мм | мм | мм | КН | КН | КН | кг/м | |
| 10160B | 101.6 | 24.0 | 8.0 | 36.0 | 14.0 | 9.0 | 6.0 | 90.0 | 100.0 | 130.0 | 3.5 |
| 10160.0 | 101.6 | 30.0 | 13.0 | 36.0 | 14.0 | 14.0 | 9.0 | 120.0 | 150.0 | 200.0 | 3.8 |
| 102.0 | 102.0 | 28.0 | 12.0 | 36.0 | 14.0 | 13.0 | 8.0 | 110.0 | 140.0 | 190.0 | 3.7 |
| 102F | 102.0 | 33.5 | 14.0 | 38.0 | 14.0 | 15.0 | 10.0 | 150.0 | 180.0 | 230.0 | 4.0 |
| 125.0 | 125.0 | 36.0 | 15.0 | 36.0 | 16.0 | 16.0 | 10.0 | 180.0 | 210.0 | 260.0 | 4.8 |
| 14218.0 | 142.0 | 42.0 | 19.0 | 50.0 | 25.0 | 20.0 | 12.0 | 270.0 | 350.0 | 440.0 | 10.3 |
| 14226.0 | 142.0 | 62.0 | 28.0 | 50.0 | 25.0 | 30.0 | 15.0 | 370.0 | 450.0 | 550.0 | 14.7 |
| 150.0 | 150.0 | 42.0 | 16.0 | 48.0 | 25.0 | 18.0 | 12.0 | 230.0 | 280.0 | 350.0 | 9.9 |
| 160.0 | 160.0 | 43.0 | 20.0 | 50.0 | 25.0 | 22.0 | 12.0 | 270.0 | 350.0 | 440.0 | 9.6 |
| 160F | 160.0 | 60.0 | 29.0 | 50.0 | 25.0 | 30.0 | 24.0 | 380.0 | 460.0 | 560.0 | 14.7 |
| 200.0 | 200.0 | 56.0 | 25.5 | 50.0 | 25.0 | 27.0 | 16.0 | 350.0 | 430.0 | 530.0 | 10.7 |
| 200F | 200.0 | 70.0 | 30.0 | 70.0 | 32.0 | 32.0 | 25.0 | 500.0 | 600.0 | 750.0 | 30.7 |
| 216.0 | 216.0 | 58.0 | 25.0 | 72.0 | 35.0 | 27.0 | 18.0 | 480.0 | 570.0 | 700.0 | 21.3 |
| 260.0 | 260.0 | 70.0 | 30.0 | 75.0 | 32.0 | 32.0 | 20.0 | 600.0 | 720.0 | 900.0 | 20.7 |
Розподіл замовлення на ланцюг для ковки скребка GZG
1. Запити та цитування (9 листопада 2021 р.)

2. Підтвердження розіграшу (12 листопада 2021 р.)

3. Узгодження терміну доставки (12 листопада 2021 р.)

4. Детальне обговорення та підписання PI (15 листопада 2021 р.)

5. Підтвердження платежу (22 листопада 2021 р.)

6. Організація виробництва (23 листопада 2021 р.)

7. Готовий продукт та упаковка (7 січня 2022 р.)



Please let us know if you need any help during your inquiry, we are glad to help. And don't worry about our quality, we yet receive any complaint from our clients, GZG Transmission is a trustworthy business partner.
Популярні Мітки: ланцюг ковки скребка, Китай, виробники, постачальники, фабрика
