Зірочка трансмісії ANSI 50
Зірочка передачі потужності ANSI 50 — це тип зірочки, який зазвичай використовується в механічних системах передачі енергії. Він призначений для передачі крутного моменту і обертання між валами за допомогою ланцюга. Стандарт ANSI (Американський національний інститут стандартів) 50 стосується кроку ланцюга – відстані між центральними лініями сусідніх роликів ланцюга. У випадку ANSI 50 крок становить 15,875 мм (0,625 дюйма).
Зірочка трансмісії ANSI 50 поставляється в різних розмірах, з різною кількістю зубів і розмірами отворів. Кількість зубів визначає співвідношення швидкостей між ведучим і веденим валами, тоді як розмір отвору визначає діаметр вала, на якому можна встановити зірочку. Зірочка також може мати шпонкові канавки або установчі гвинти для запобігання її ковзанню або обертанню на валу.
Однією з переваг використання системи ланцюга та зірочки для передачі потужності є її здатність пристосовуватися до зміщень і ударних навантажень. Ланцюг може злегка розтягуватися або стискатися, щоб компенсувати незначні перекоси між ведучим і веденим валами, тоді як інші типи систем передачі енергії, такі як паси або шестерні, можуть не терпіти таких перекосів. Ланцюг також здатний поглинати ударні навантаження, які можуть виникнути внаслідок раптового прискорення або уповільнення системи.
Параметри продукції
 |
50 | ||||||||||
| ПРИМІТКА | мм | ||||||||||
| крок | 15.875 | ||||||||||
| Ролик Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Розміри: мм | |||||||||||
| Зуби | OD | P.C.D | Отвір:d | Симплекс типу В | Дуплекс типу B | матеріал | |||||
| Хаб | вага кг |
Отвір:d | Хаб | вага кг |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |

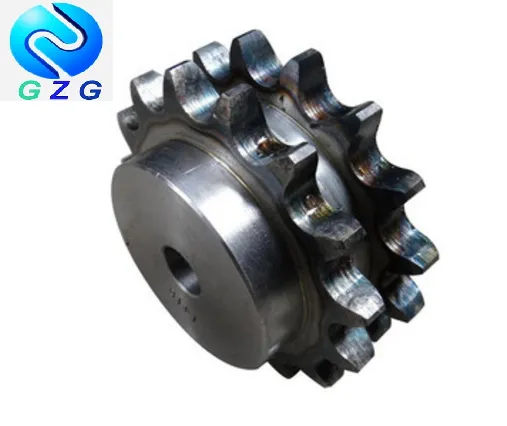

Зображення продукту
Для забезпечення належної роботи та продовження терміну служби зірочки трансмісії ANSI 50 важливо вибрати правильний розмір і тип ланцюга та зірочки для застосування, а також підтримувати належний натяг і змащення. Занадто сильне натягнення може спричинити передчасне зношування та навантаження на підшипники, тоді як занадто мале натягнення може спричинити ковзання ланцюга або стрибання зубців. Правильне змащування зменшує тертя та знос, а також допомагає запобігти іржі та корозії.
